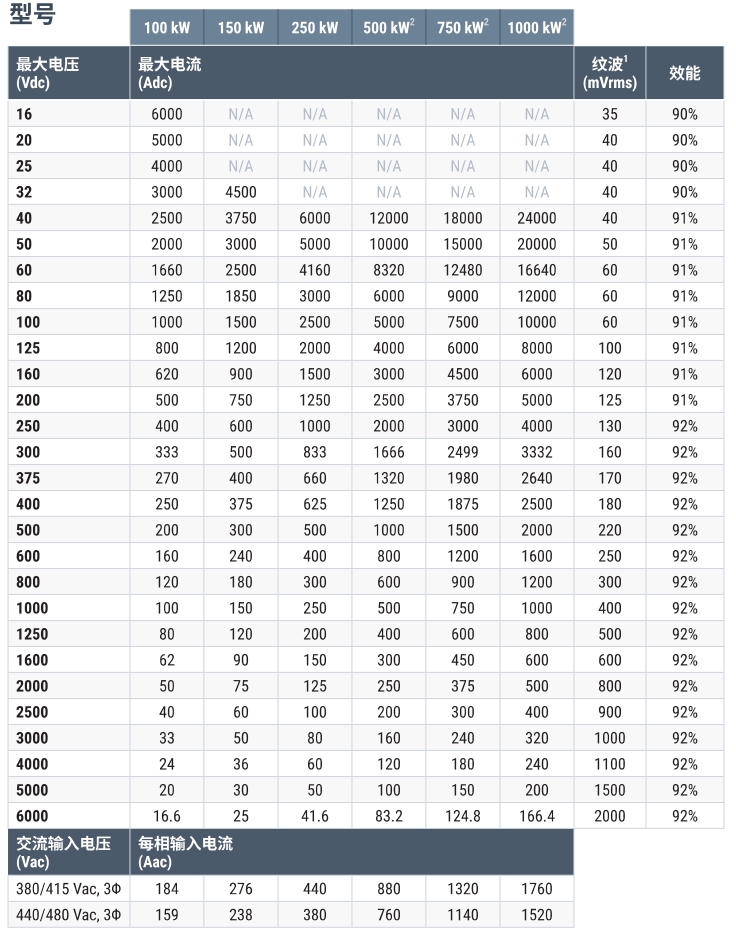

麥格納電子設備公司的MT 系列產品使用與 MagnaDC 程控電源產品線中的其他產品具有相同的可靠電流饋電式功率處理工藝技術和控制方式，但具有更大的功率型號：分別為100kW、150kW和250kW規格?；诟哳lIGBT的MT系列產品是市場上單體功率最大的標準程控直流電源產品之一，與小功率型號產品相比，最大限度地減少了開關元器件的數量。使用UID47裝置可實現兆瓦功率級的擴展，該裝置可提供主從控制：一個主控電源產品控制其他從機電源產品，以實現真正的系統級操作控制。所有MT系列產品均配備額定全功率的交流輸入斷路器，作為額外的安全防護措施。
250kW型號標配嵌入式12脈沖諧波中和器，確保較低THD(總諧波失真)。通過外部附加的500kW 24脈沖或1,000kW 48脈沖諧波中和器可獲得更優質的交流波形，此項功能由麥格納電子設備公司為其MT系列產品專門設計和制造。
MT 系列諧波中和
麥格納電子設備公司的諧波中和器通過將輸入相數和特殊繞式磁性組件相乘，消除諧波分量族，從而減少 THD（總諧波失真）。這些磁性組件可與相同負載的大功率直流電源結合，為將電能質量保持在可接受水 平提供了低成本的解決方案，使客戶能夠從麥格納電子設備公司的可靠高頻開關電源中獲益，并擴展至兆 瓦級。12-脈沖諧波中和器內嵌在所有250 kW型號中，其安裝對于終端用戶十分簡單。對于需要優于12-脈 沖波形中THD水平的應用來說，麥格納電源提供外部24-脈沖和48-脈沖諧波中和器。
為什么要中和諧波？
輸入電流諧波是幾乎所有電源的副產物。僅當電壓和電流的頻率和相位匹配時，電力才能輸送至負載。對 于使用三項輸入整流器的三相電源，輸入電流的理論頻譜為6n±1。其中，n為從1遞增的整數；這就是所 謂的6-脈沖波形。這意味著配備三項輸入整流器的電源將在基波頻率的1/3/5/7/9/11/13/15/17/19...倍 時產生輸入電流。理論幅值衰減為諧波分量的倒數。第5和第7諧波分量的幅值分別為基波頻率的20%和 14%。電力系統中的諧波電流可能會出現異常路徑，且如果幅值很大并且存在對諧頻敏感的負載，則可能 會引發問題。例如，照明鎮流器具有串聯的電容器和電感器，可由諧波電流進行勵磁。 IEEE 已引進了標準 IEEE 519，規定了推薦限制。執行此項標準需要了解電力系統和產生諧波的其他負載。很遺憾該標準可能 允許同一電源在某一應用中超出限制，而在另一應用中則不允許。在同一方面，電源可能會也可能不會在 符合或不符合IEEE 519的情況下造成諧波相關問題。小化諧波問題風險的解決方法是從源頭消除諧波電流。
