1. 概 述

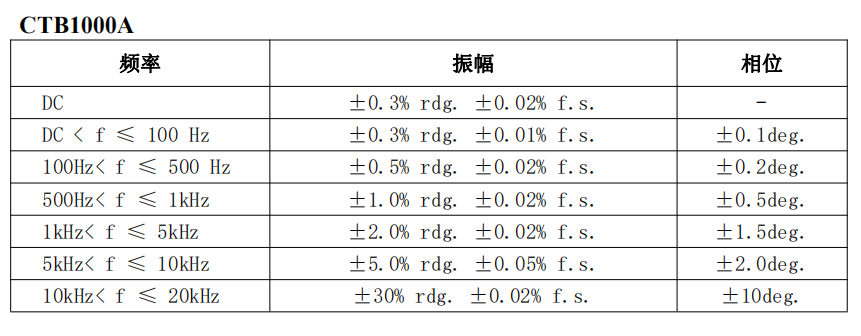

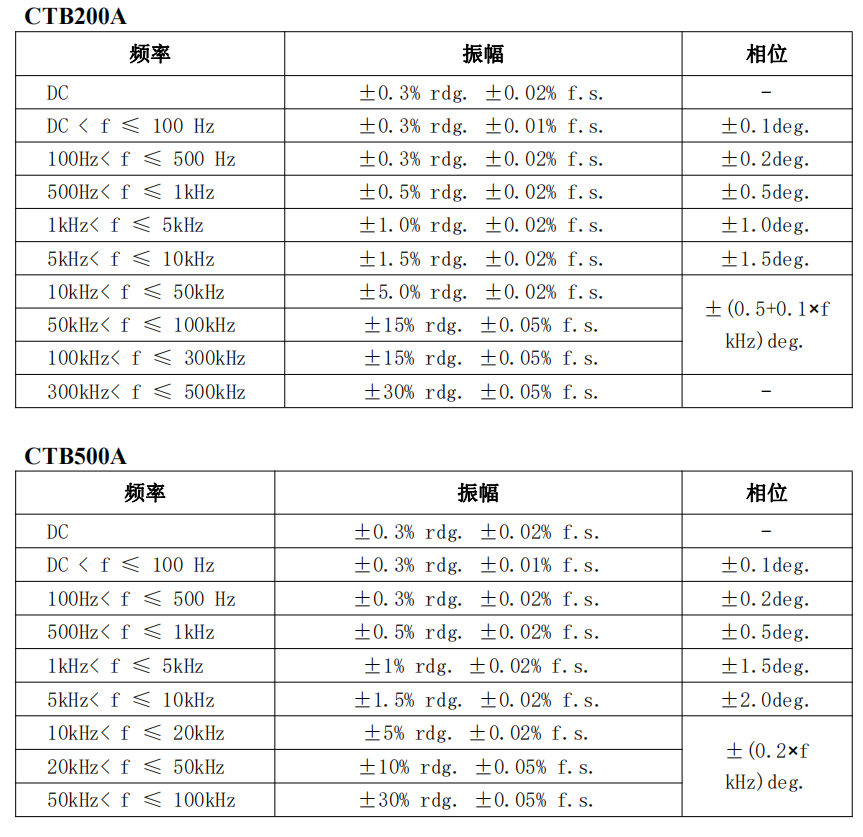

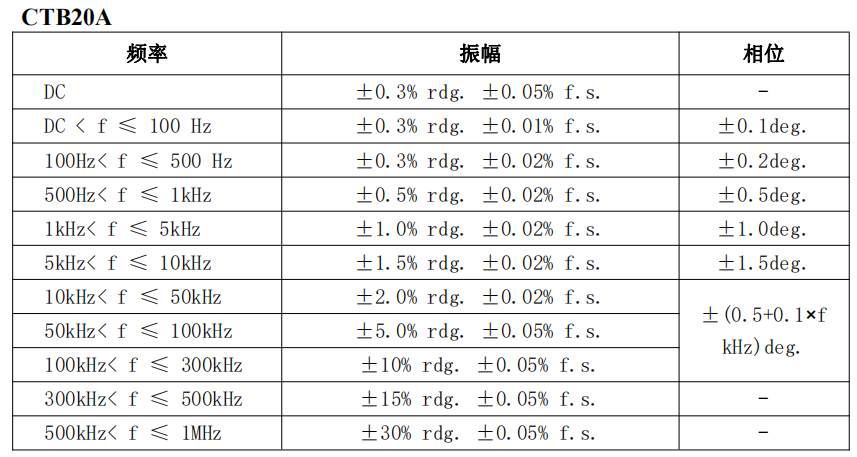

CTB 系列電流探頭是一款能夠同時測量直流和交流的電流探頭。是用于 AC/DC 電流的可開合的夾鉗型電流傳感器。其特點包括：高精度，典型值 0.3%；良好的頻率特性和溫度特性；高帶寬。該產品需要配合 CTB104(四通道傳感器單元)使用，主要用于高精度的電流測量，配合功率分析儀使用，實現功率分析。
2. 應用
電源（開關式和線性）設計
新能源﹑電動汽車設計
變頻家電
電工實驗
逆變器/變壓器設計
電子鎮流器設計
工控/消費電子設計
發動機驅動裝置設計
電力電子和電力傳動實驗等
交通運輸系統（電動車輛、機車、航空電子設備等

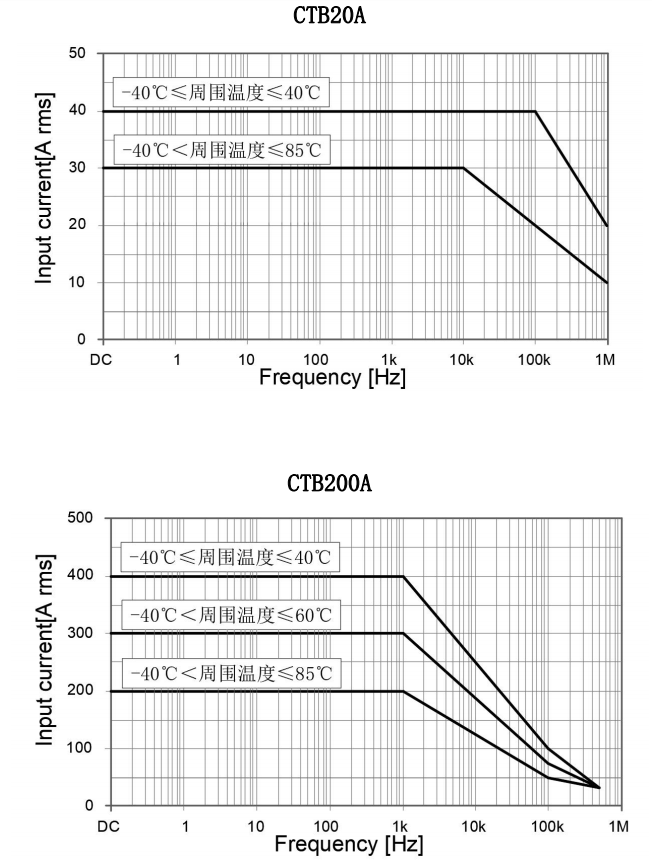

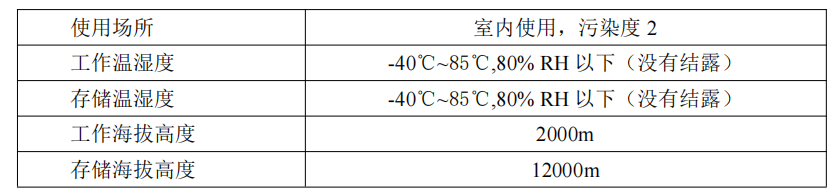

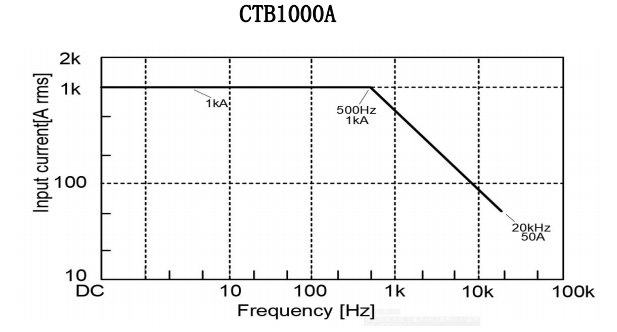

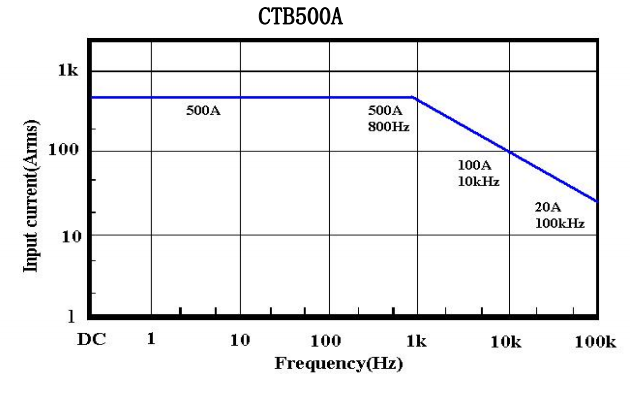

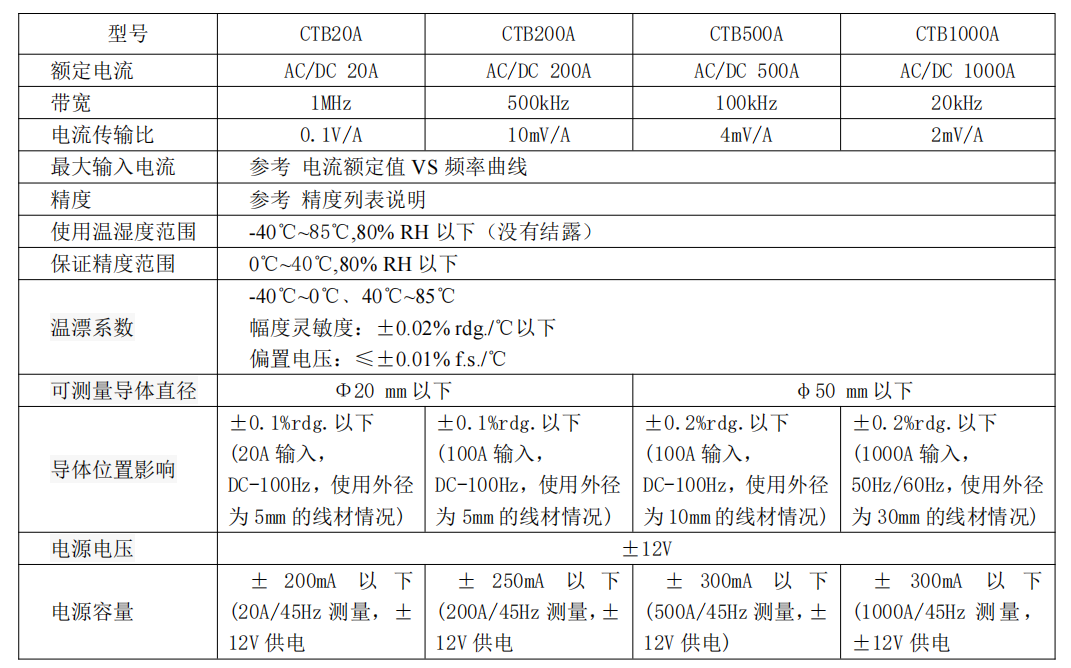

3. 產品說明

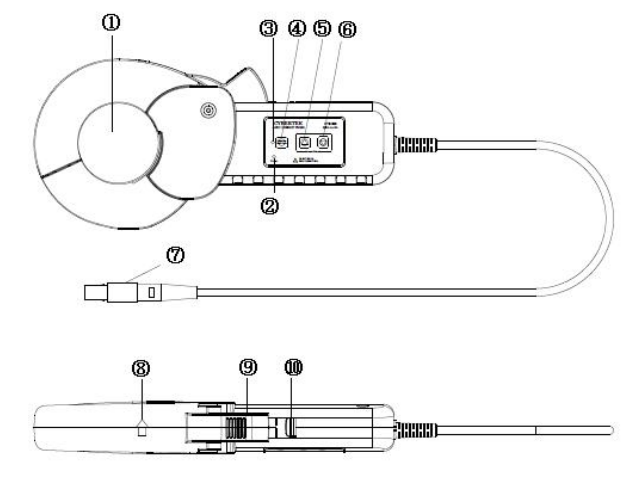

以 CTB500A/1000A 為例：

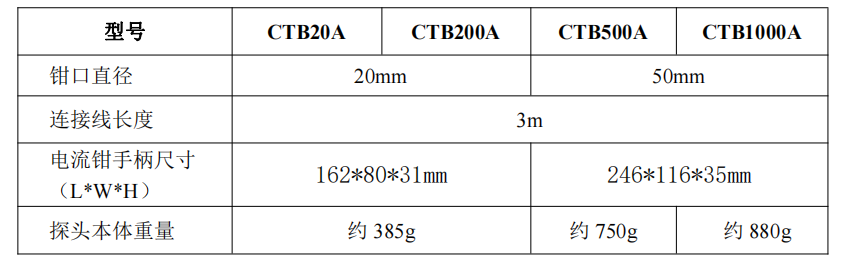

1 鉗口：CTB20A/CTB200A 直徑 20mm;CTB500A/CTB1000A 直徑 50mm。
2 電源指示燈：通電后，指示燈亮綠色。
3 消磁指示燈:按下消磁按鍵后，該指示燈亮紅色，消磁結束后，指示燈滅。
4 自動消磁調零按鍵: 機器經常使用后，探頭會有剩余磁場。測量前先消磁調零，可提高測量精度。按下消磁自動調零按鈕，機器消磁并自動調零。
5 手動偏置上調按鍵： 輸出偏置上調按鈕：每按一次，偏置向上步進一位；長按該按鍵 2s 左右，輸出偏置將連續向上。
6 手動偏置下調按鍵：輸出偏置下調按鈕：每按一次，偏置向下步進一位；長按該按鍵 2s 左右，輸出偏置將連續向下。
7 輸出連接接頭：探頭輸出接口，連接傳感器單元 CTB104 插座，配合使用。
8 電流方向標記：從鉗口沿著該方向流過電流，輸出為正，否則為負。
9 打開/關閉手柄：通過該手柄控制鉗口的打開和關閉。
10 鎖定推桿：通過該推桿控制鉗口的鎖定和解鎖。
4. 選件說明

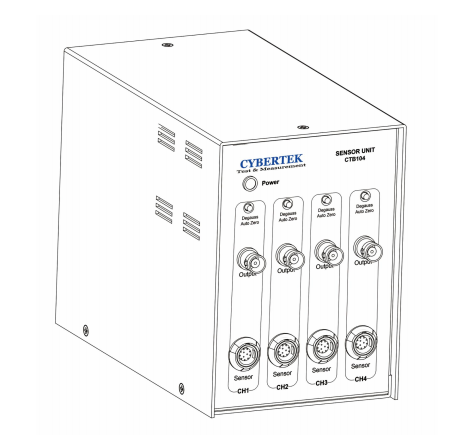

CTB104 傳感器單元：探頭的傳感器單元，4 通道，可以同時接 4 個電流探頭，包含探頭連接接口，
BNC 輸出接口，消磁調零按鍵，和電源指示燈功能。
