BBU Module/Shelf功能與耐久系統測試方案
發布時間： 2025-11-12 瀏覽次數: 作者：邁昂科技
BBU (Backup Battery Unit) 是服務器系統重要的電源備援設備，當主電源停機時可立即提供短暫電力，將正在進行的數據做儲存。BBU主要由電池、電池管理系統（BMS）及雙向直流電源模塊所組成，其中直流電源模塊負責將電池轉換為服務器所需的穩定電壓，確保服務器持續運行。在不同的電源構架下，BBU有低壓48V及高壓400V/800V的總類。電子負載進行充放電效率測試及功率穩定性評價，并模擬實際供電條件以驗證模塊啟動與充電性能，提供精準的測試數據，全面評價BBU的性能，確保其在服務器中的穩定運行。
測試項目
? 雙向充放電功能規格測試
? Dynamic (DC電壓側）
? 放電電壓ripple
? Output timing
? Efficiency
? 測試current ripple (RD)

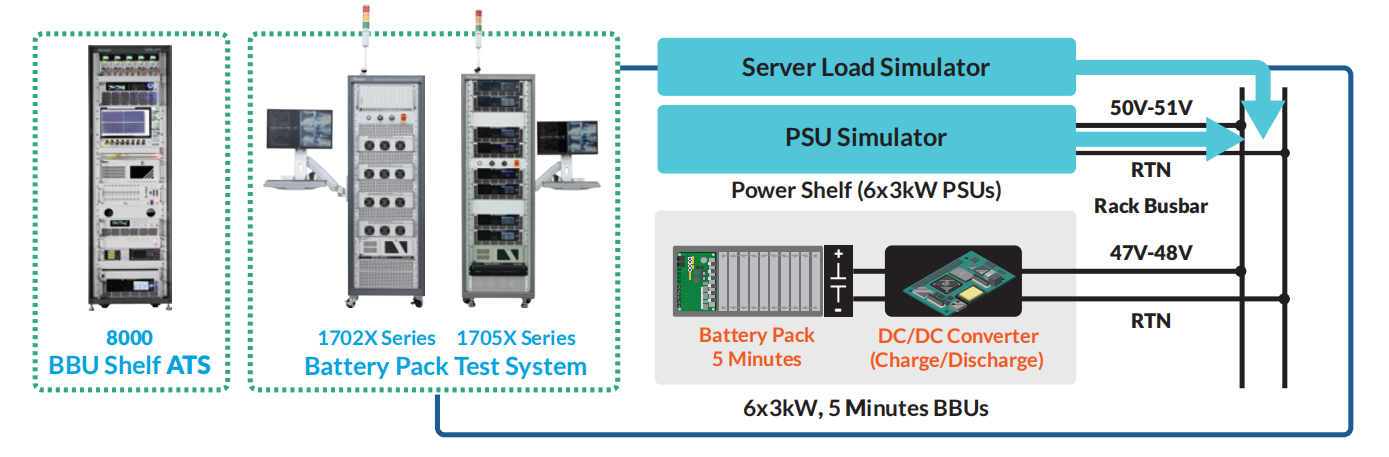

BBU Shelf 測試架構
BBU Module/Shelf功能與耐久系統測試方案
（點擊產品名稱可跳轉到對應的產品頁面）
◆ 大功率直流電子負載63200A系列
? 額定功率：2kW/3kW/4kW/5kW/6kW/8kW/10kW/12kW/15kW/18kW/20kW/24kW，最高達1.44MW (同步控制）
? 電壓范圍：60V/150V/600V/1200V
◆ 可程控雙向直流電源供應器62000D系列
? 輸出特性：6kW-45kW/0-100V, 600V, 1200V, 1800V, 2000V/0-540A，可并聯擴充最高達1.8MW
? 一鍵切換雙輸出范圍（62000D-HL系列），適用400V/800V BBU
BBU在進行充放電測試時，必須進行瞬間大功率放電，以模擬電池備援電力模塊的實際使用狀況，同時擷取BMS狀態數據進行比對分析。針對此需求，Chroma提供以Power Pro軟件平臺的功能驗證自動測試系統，或生產線的EOL測試系統。另外也提供完整的耐久可靠度測試方案，支持續航力試驗、功能檢驗及容量學習（Learning）等用途，確保產品可靠性與性能符合需求。

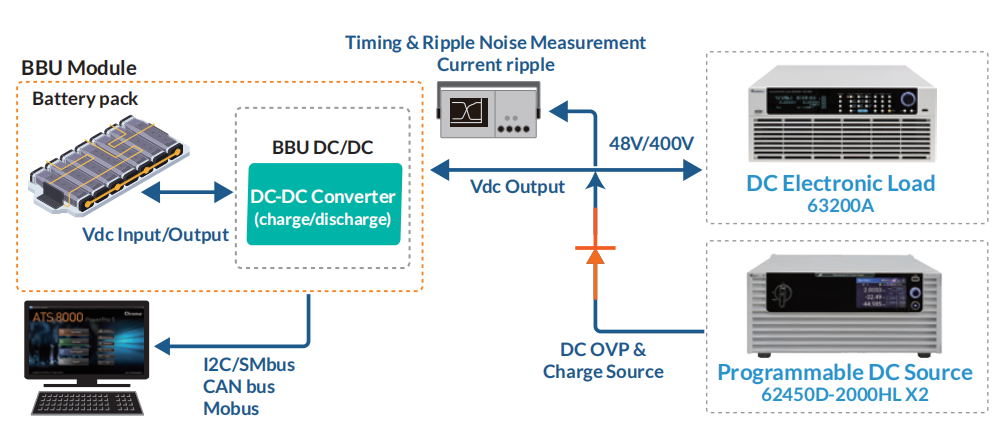

BBU Module/Shelf 測試架構
