發布時間： 2021-12-16 瀏覽次數: 作者：邁昂科技

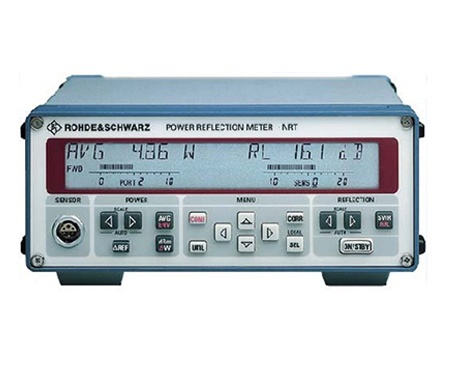

功率計是適用于測量電功率的儀器設備，在其中射頻功率計是針對各種復雜波形的測量而設計的高性能便攜式超高頻功率計，其針對數字通訊信號GSM/CDMA/PHS等的測試，有效的解決了復雜波形的功率和幅度測量問題，大幅度的提升了儀表可用性和可靠性。
在操作方法和顯示風格上，采用人性化的設計理念，盡可能符合使用者的操作習慣。射頻功率計價格低廉，降低了對昂貴測試設備的依賴，比較適合運用于各種無線通訊行業的測量和維護。
射頻功率計可由兩類儀器設備來測量：熱偶式功率計和通過式功率計。
將射頻功率轉換為熱能，測出其所產生的能量的總和，再將其轉換為相應的功率讀數。在熱偶式測量法中，其測試結果基本上不受信號波形的影響。但熱偶式功率計的成本，物理尺寸，測試響應時間，所需的附件設備，電纜和交流電源都決定了它不能得到廣泛的應用。
作為射頻功率測量的工業標準一直至今，通過式功率測量法在工程應用及工程計量中，通過式功率計的作用是任何其它功率測試手段所無法替代的。通過式射頻功率計實際上是一種信號激勵裝置，采用了一個無源的二極管射頻傳感器。在同軸線的一側裝有一個定向的，半波二極管檢波電路，并將其接到一個已校正的表頭以讀出有效值功率。檢波電路與傳輸線通過介質耦合，并根據置于傳輸線旁的傳感器的方向取樣出正向和反射功率。
功率范圍
保證測量精度的可測功率最大值和最小值范圍。功率計的功率范圍決定于功率探頭。
探頭不被損壞的最大輸入功率值，通常指平均功率。在測量大功率峰值信號時，注意峰值電壓不能超過一定值，否則造成電壓擊穿。采用功率計時不能測量大于允許功率值的信號，否則會造成功率探頭燒毀。
能保證測量精度和性能指標的被測信號的頻率范圍。
測量精度
指功率探頭校準修正后的精度。不包括測試系統的失配誤差。
穩定性
功率計的穩定性取決于功率探頭的穩定性和指示器的零漂及噪聲干擾。
響應時間
也稱功率傳感元件的時間常數。通常指功率指示器上升到穩定值的64%所需的時間。
輸入駐波比
探頭的型號、阻抗
選用功率計探頭時，功率探頭的采用頻率、功率范圍必須與被測信號一致，探頭傳輸線的結構和阻抗應與被測傳輸線相互匹配。
-
