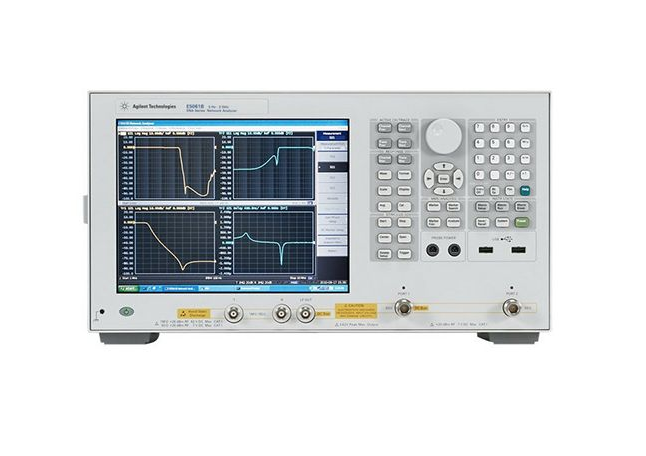

網絡分析儀是一種功能強大的測試測量的儀器儀表，只需要按照流量正確使用和操作，可以達到極高的精度，它通過使用自身的信號源來進行比對和測量其它電子設備、電子元器件、電子零件、網絡接頭、電纜線等電氣特性和性能參數是否符合標準和要求，能精確地測量入射波、反射波、傳輸波中的幅度和相位信息，通過比值測量法定量描述被測器件的反射和傳輸特性。它的應用范圍十分廣泛，在很多行業都不可或缺，尤其在測量無線射頻（RF）元件和設備的線性特性方面非常有用。
網絡分析儀在正確使用的前提下，是某些最精確的射頻儀器，典型的精度為±0.1dB和±0.1度。它可以進行精確，可重復的RF測量，提供的配置和測量能力像他們應用范圍范圍一樣廣泛。選擇合適的儀器，校準，功能，以及采用可靠的RF測量方法，可以最優化你的測試的結果（網絡分析儀應用范圍案例）。
網絡分析儀主要由信號源、信號分離裝置、接收機和處理顯示單元組成，接下來我們做詳細的說明。
（1）信號源：由3～6GHzYIG振蕩器、3.8GHz介質振蕩器、源模塊組件、時鐘參考和小數環組成的合成信號源，可以提供多種信號輸出。
（2）測試裝置：一般是由定向耦合器和開關構成，其作用是分離反射信號和入射信號，從而進行初期的信號分離和預處理。
（3）信號接收機：測試裝置預處理的信號經過處理之后的再次處理，其作用是對用于信號的下變頻及中頻數字信號處理，供輸出使用或者顯示比對，接收機主要是由取樣/混頻器、中頻處理和數字信號處理等部分組成。
（4）顯示器：起作用是直觀的可以看出顯示輸出或者信號比對等，用于字符和圖形的高亮度、高速顯示，主要有由圖形處理器、高亮LCD顯示器、逆變器等部分組成。
網絡分析儀的常用技術及性能參數
（1）測試端口輸出頻率：范圍、分辨率、精度等;
（2）輸出特性：功率范圍、分辨率、電平精度、電平線性、阻抗、二次諧波、三次諧波、非諧波寄生信號（典型值）、與混頻器有關的非諧波寄生信號等;
（3）測試端口輸入特性：頻率范圍、平均噪聲電平、最大輸入電平、損壞電平、阻抗、諧波、二次諧波、三次諧波、諧波測量精度及動態范圍等;
（4）群延遲特性：范圍、孔徑、群延遲精度等;
（5）結構特性：尺寸、重量等。
其它的還應該包括了解它的方向性、耦合度、插入損耗、最大輸出、連接器，以及其它的一些校準的配件零件等。
-
